SIZE AVAILABLE | 10" X 20" | 12" X 24" | 12" X 30" | 16" X 32" | 16" X 40" | 20" X 40" | ||
CAPACITY | 250X500 | 300X600 | 750X300 | 400X800 | 1000 x 400 | 1000 X 500 | ||
TABLE WORKING AREA | MM | 500 X 200 | 600 X 300 | 750 X 300 | 400 X 800 | 1000 x 400 | 1000 X 500 | |
LONGITUDINAL TABLE TRAVEL | MM | 520 | 660 | 780 | 820 | 1100 | 1140 | |
CROSS FEED TABLE TRAVEL | MM | 250 | 300 | 320 | 440 | 575 | 540 | |
DISTANCE SPINDLE CENTER TO TABLE | MM | 300 | 400 | 480 | 580 | 575 | 570(770 O.P) | |
TABLE & CROSS FEED | ||||||||
PERMANENT MAGNETIC CHUCK | MM | 200 X 500 | 250 X 500 | 300 X 600 | 400 X 800 | 1000 x 400 | 1000 X 500 | |
T-SLOT | MM | 10 | 14 | 10 | 18 X 3 | 18 X 3 | 16 X 3 | |
LONGITUDINAL TABLE SPEED | MM/ MINUTE | 5 TO 15 | 5 TO 15 | 3 TO 20 | 0 TO 26 | 0 TO 26 | 5 TO 28 | |
CROSS FEED ON HAND WHEEL | 1 GRA./MM | 0.05 | 0.05 | 0.02 | 0.02 | 0.01 | 0.02 | |
1REV/MM | 5 | 5 | 2.5 | 4 | 5 | 5 | ||
AUTO CROSS FEED PER STOKE | MM | OPTIONAL | 0.05-5 | 0.5 | 0.5 | 0.5 | 0.5 -12 | |
TABLE GUIDE WAYS | __ | V AND FLAT WAYS | V AND FLAT WAYS | DOUBLE V TYPE GUIDE WAYS |
BOX TYPE | BOX TYPE | BOX TYPE | |
GRINDING WHEEL | ||||||||
WHEEL DIMENSION (DIS X WIDTH X BORE) | MM | 200 X 13 X 31.75 | 200 X 20 X 31.75 | 300X30X75 | 350X32X127 | 350X40X127 | 355X40X127 | |
SPINDLE SPEED | RPM | 2800 | 2800 | 1450 | 1450 | 1440 | 1450 | |
VERTICAL MOVEMENT | ||||||||
VERTICAL FEED ON HAND WHEEL | MM/GRA | 0.01 | 0.01 | 0.01 | 0.04 | 1 | 0.002 | |
MICRO DOWN FEED | MM/GRA | 0.002 | 0.002 | 2 | 0.001 | 0.01 | 0.002 | |
MOTOR | ||||||||
SPINDLE MOTOR | KW/HP | 0.75 | 1.5/2 | 2.2/3 | 5.5/7 | 5.5 | 7.5 | |
VERTICAL MOTOR | W | OPTIONAL | OPTIONAL | 120 | 120 | 120 | 0.5 | |
HYDRAULIC MOTOR | KW/HP | 1.5 | 1.5/2 | 2.2/3 | 2.2/3 | 3KW/4 | 2.2/3 | |
CROSS FEED MOTOR | W | OPTIONAL | OPTIONAL | 80 | 120 | 90 | 180 | |
COOLANT MOTOR | W | OPTIONAL | OPTIONAL | 40 | 90 | 120 | 90 | |
LUBRICATION MOTOR | W | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | |
DIMENENSION & WEIGHT | ||||||||
MACHINE HEIGHT | MM | 1600 | 1700 | 2000 | 2200 | 1917 | 2400 | |
FLOOR SPACE | MM | 2400 X 1600 | 2400 X 1700 | 1600 X 2030 | 2550 X 1600 | 2680 X 1800 | 4445 X 2200 | |
NET WEIGHT (APPROX) | KGS | 900-1000 | 1400-1500 | 1400 | 2800 | 3800 | 5000 |

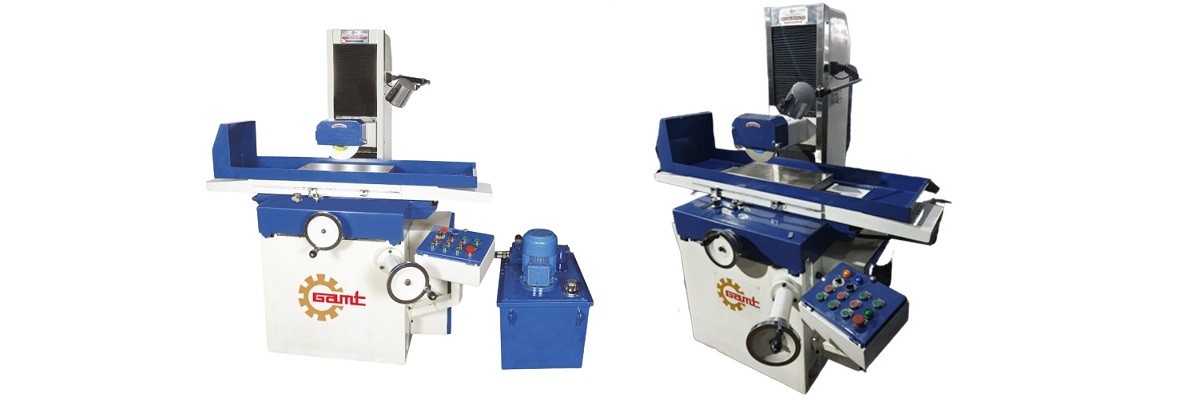

Incepted in the year 1971, in Faridabad (Haryana, India), we "Guru Arjan Machine Tools" are known as the reputed Manufacturer, Exporter and Supplier of premium quality range of Manual Precision Surface Grinder, Precision Hydraulic Surface Grinder and Wheel Balancing Stand.
As per the set industry standard norms, the offered products are manufactured using cutting-edge technology and quality tested raw material at our infrastructural unit.
